【本文正在参加「盲盒」+码有奖征文活动】https://ost.51cto.com/posts/19288

本项目Gitee仓地址：深入浅出eTs学习: 带大家深入浅出学习eTs (gitee.com)

一、需求分析

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

相信没有人没有使用过九宫格解锁吧，从智能机开始迸发的时期到现在，我们本期就要做一个自己的密码锁

  • 密码正确可进入
  • 提示密码错误
  • 可修改密码

二、控件介绍

PatternLockOpenAtom OpenHarmony

图案密码锁组件，以九宫格图案的方式输入密码，用于密码验证场景。手指在PatternLock组件区域按下时开始进入输入状态，手指离开屏幕时结束输入状态完成密码输入。

说明：

该组件从API Version 9开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

PatternLock(controller?: PatternLockController)

参数:

参数名 参数类型 必填 描述
controller PatternLockController 否 设置PatternLock组件控制器，可用于控制组件状态重置。

不支持除backgroundColor以外的通用属性设置。

名称 参数类型 描述
sideLength Length 设置组件的宽度和高度（宽高相同）。设置为0或负数等非法值时组件不显示。 默认值：300vp
circleRadius Length 设置宫格中圆点的半径。 默认值：14vp
regularColor ResourceColor 设置宫格圆点在“未选中”状态的填充颜色。 默认值：Color.Black
selectedColor ResourceColor 设置宫格圆点在“选中”状态的填充颜色。 默认值：Color.Black
activeColor ResourceColor 设置宫格圆点在“激活”状态的填充颜色（“激活”状态为手指经过圆点但还未选中的状态）。 默认值：Color.Black
pathColor ResourceColor 设置连线的颜色。 默认值：Color.Blue
pathStrokeWidth number | string 设置连线的宽度。设置为0或负数等非法值时连线不显示。 默认值：34vp
autoReset boolean 设置在完成密码输入后再次在组件区域按下时是否重置组件状态。设置为true，完成密码输入后再次在组件区域按下时会重置组件状态（即清除之前输入的密码）；反之若设置为false，则不会重置组件状态。 默认值：true

除支持通用事件外，还支持以下事件：

名称 描述
onPatternComplete(callback: (input: Array<number>) => void) 密码输入结束时触发该回调。 input: 与选中宫格圆点顺序一致的数字数组，数字为选中宫格圆点的索引值（第一行圆点从左往右依次为0,1,2，第二行圆点依次为3,4,5，第三行圆点依次为6,7,8）。
#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
@Entry @Component struct PatternLockTest {

  build() {
    Column({space: 10}) {
      PatternLock(this.patternLockController)
    }
    .width('100%')
    .height('100%')
    .padding(10)
  }
}

三、UI设计

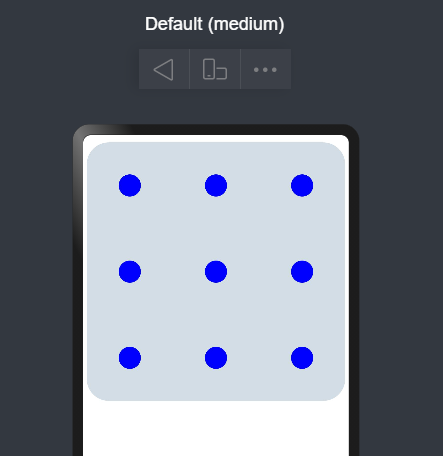

(1)放置九宫格

首先放入一个九宫格，设置参数

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
      PatternLock(this.patternLockController)
        .sideLength(350)            // 设置宽高
        .circleRadius(15)            // 设置圆点半径
        .regularColor(Color.Blue)    // 设置圆点颜色
        .pathStrokeWidth(30)        // 设置连线粗细
        .backgroundColor('rgba(209, 219, 229, 0.95)')
        .autoReset(true)            // 支持用户在完成输入后再次触屏重置组件状态
        .border({radius:30})
        .onPatternComplete((input: Array<number>) => {
        })

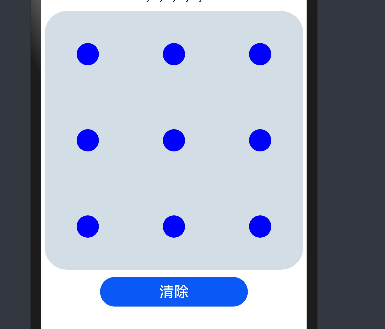

（2）放置按钮

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
            Button('清除')
              .width(200)
              .fontSize(20)
              .onClick(() => {
                this.patternLockController.reset();
              })

（3）设置密码

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
 @State passwords: Number[] = []

      Text(this.passwords.toString())
        .textAlign(TextAlign.Center)
        .fontSize(22)

        .onPatternComplete((input: Array<number>) => {
          if (input == null || input == undefined || input.length < 5) {
            this.message = "密码长度至少为5位数。";
            return;
          }
          if (this.passwords.length > 0) {
            if (this.passwords.toString() == input.toString()) {
              this.passwords = input
              this.message = "密码设置成功"
            } else {
              this.message = '密码输入错误'
            }
          } else {
            this.passwords = input
            this.message = "密码输入错误"
          }
        })

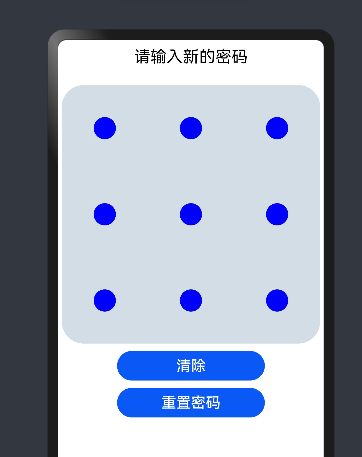

（4）修改密码

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区
      Button('重置密码')
        .width(200)
        .fontSize(20)
        .onClick(() => {
          set_flag = 1;
          this.passwords = [];
          this.message = '请输入新的密码';
          this.patternLockController.reset();
        })

四、效果展示

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

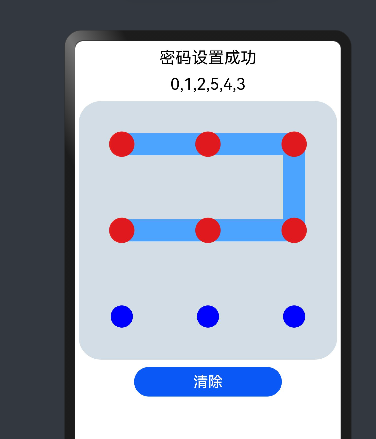

设置密码

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

密码错误

#盲盒+码##深入浅出学习eTs#（十五）九宫格密码锁-开源基础软件社区

密码正确
