实现OpenWrt路由器无线网络间的无缝漫游（1）

今天我们来讲解一下实现OpenWrt路由器无线网络间的无缝漫游的问题，这个课题我们分两部分来进行讲解：第一部分讲解如何正确设置ieee802.11r、ieee802.11k、ieee802.11v协议来达到无线网络无缝漫游的效果；第二部分讲解如何利用ieee802.11s（即mesh组网）的方式来实现无缝漫游。先讲利用802.11r、k、v协议实现无线网络间无缝漫游的方法，即实现OpenWrt路由器无线网络间的无缝漫游（1）。

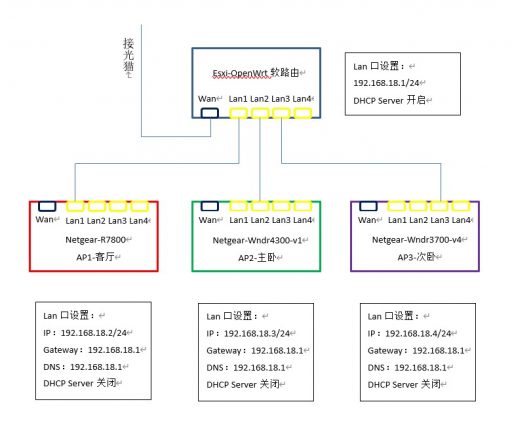

家里有三个无线路由，客厅是Netgear R7800，主卧是Netgear wndr4300 v1，还有一个在次卧是Netgear wndr3700 v4。三个路由器都是双频路由器，考虑一些固定设备只支持2.4G频段的（如：冰箱、无线插座、无线摄像头等），所以计划保留原2.4G频段用于连接各场所的固定设备，而将5G频段用于设置无线漫游。具体的拓扑结构如下：

实现OpenWrt路由器无线网络间的无缝漫游（1）-1

先决条件：将三个无线路由器都刷入最新版的（v21.02.1）或snapshot版的OpenWrt系统，如刷别的版本的系统需要确认是否可以安装dawn、luci-app-dawn程序包！！！

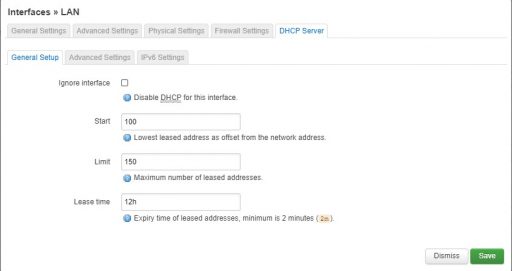

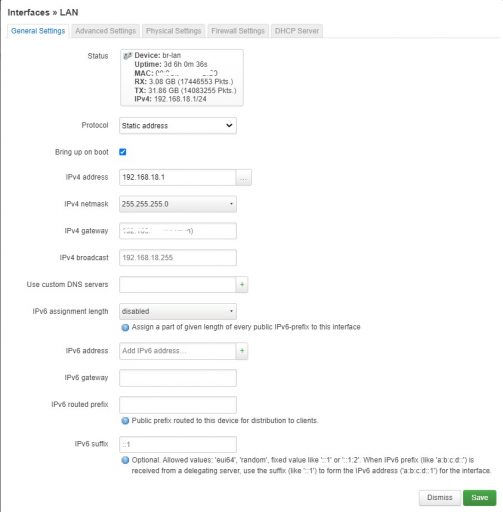

1、上一级路由设置：示例中是软路由，lan口设置静态ip地址“192.168.18.1”，并开启dhcp服务。

实现OpenWrt路由器无线网络间的无缝漫游（1）-2

实现OpenWrt路由器无线网络间的无缝漫游（1）-3

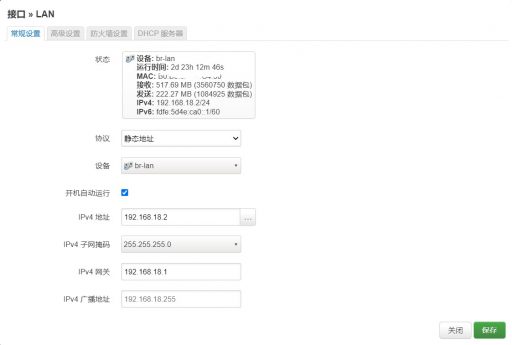

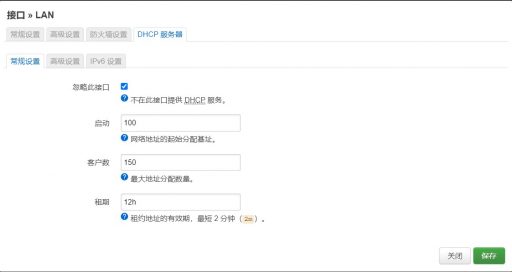

2、将三个无线路由器都设置成AP模式，lan口静态IP地址设置成与上一级路由同网段的，同时关闭dhcp服务。下面以客厅的Netgear R7800设置为例：

实现OpenWrt路由器无线网络间的无缝漫游（1）-4

实现OpenWrt路由器无线网络间的无缝漫游（1）-5

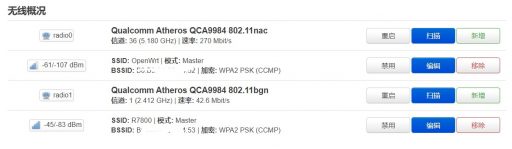

3、设置并开启三个路由器的无线双频网络：按原先规划5G用于漫游，所以将ssid都设置为一样的，示例为“OpenWrt”，信道也设置成一样的，无线密码及认证方式也必须是一样的；2.4G用于场所固定设备连接，设置可根据需要进行。

实现OpenWrt路由器无线网络间的无缝漫游（1）-6

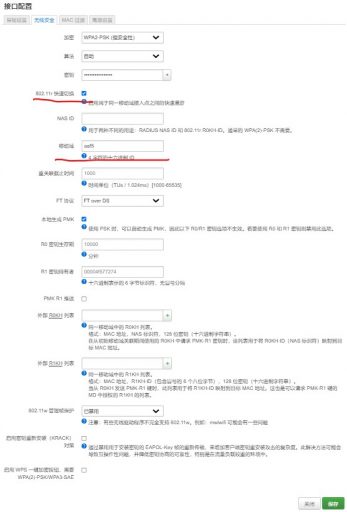

4、开启802.11r：点5G无线网络的“编辑”按钮，在接口配置中点“无线安全”按钮，勾选“802.11r 快速切换”，并将三个AP的移动域都设置成一样的，示例为“aaf5″

实现OpenWrt路由器无线网络间的无缝漫游（1）-7

Ps：如果你的路由器没有出现802.11r的勾选项，多半是因为安装的wpad驱动不支持，将原驱动卸载再安装支持802.11r的版本

opkg update
opkg remove wpad-mini # or opkg remove wpad-baisc-wolfssl
opkg install wpad # or opkg install wpad-basic
opkg update
opkg remove wpad-mini # or opkg remove wpad-baisc-wolfssl
opkg install wpad  # or opkg install wpad-basic

5、开启802.11k和802.11v：802.11k和802.11v无法像802.11r一样，直接在Luci界面直接设置，需要在命令行设置。通过WinSCP连接到路由器，修改 /etc/config/wireless 如下：

config wifi-iface 'default_radio0'
option device 'radio0'
option network 'lan'
option mode 'ap'
option ssid 'OpenWrt'
option encryption 'psk2'
option key '*************'
option ieee80211r '1'
option mobility_domain 'aaf5'
option ft_over_ds '1'
option ft_psk_generate_local '1'
config wifi-iface 'default_radio0'
option device 'radio0'
option network 'lan'
option mode 'ap'
option ssid 'OpenWrt'
option encryption 'psk2'
option key '*************'
option ieee80211r '1'
option mobility_domain 'aaf5'
option ft_over_ds '1'
option ft_psk_generate_local '1'
option ieee80211k '1'
option ieee80211v '1'
option bss_transition '1'
config wifi-iface 'default_radio0'
    option device 'radio0'
    option network 'lan'
    option mode 'ap'
    option ssid 'OpenWrt'
    option encryption 'psk2'
    option key '*************'
    option ieee80211r '1'
    option mobility_domain 'aaf5'
    option ft_over_ds '1'
    option ft_psk_generate_local '1'

修改为：

config wifi-iface 'default_radio0'
    option device 'radio0'
    option network 'lan'
    option mode 'ap'
    option ssid 'OpenWrt'
    option encryption 'psk2'
    option key '*************'
    option ieee80211r '1'
    option mobility_domain 'aaf5'
    option ft_over_ds '1'
    option ft_psk_generate_local '1'
    option ieee80211k '1'
    option ieee80211v '1'
    option bss_transition '1'

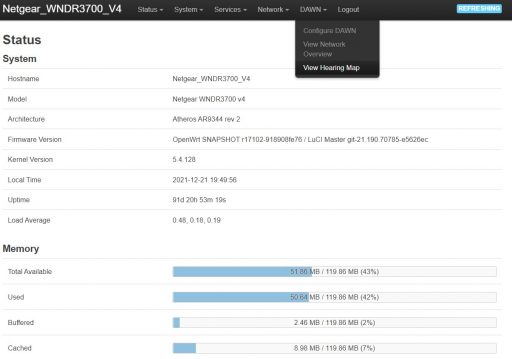

6、安装无线网络监控进程 dawn 及 luci-app-dawn

opkg update
opkg install dawn luci-app-dawn
opkg update
opkg install dawn luci-app-dawn

实现OpenWrt路由器无线网络间的无缝漫游（1）-8

7、重启路由器后，通过WinSCP连接路由器，然后判断一下802.11r, 802.11k, 802.11v 的开启状况。打开如下文件：/var/run/hostapd-phy0.conf 或 /var/run/hostapd-phy1.conf，看是否有如下语句，若有则表明开启正常：

......
rrm_neighbor_report=1
rrm_beacon_report=1
......
wpa_key_mgmt=WPA-PSK FT-PSK
......
......
rrm_neighbor_report=1
rrm_beacon_report=1
......
wpa_key_mgmt=WPA-PSK FT-PSK
......

8、通过手机APP测试无线漫游结果：打开“网络百宝箱APP”中的“漫游测试”，然后在各个AP间穿梭移动，查看AP间漫游切换情况，我的实际测试情况是切换时间在“20~30ms”之间，切换时“零丢包”，达到无缝漫游预期目标。
