一.ACE_Engine框架概述：

ACE_Engine框架是OpenHarmony 的UI开发框架，提供开发者在进行应用UI开发时所必需的各种组件，以及定义这些组件的属性，样式，事件及方法。通过这些组件可以很方便的进行OpenHarmony上UI应用的开发。
ACE_Engine提供的组件分为两种类型，即：类Web开发范式类型和声明式开发范式类型。其中类Web开发范式中定义一个页面需要三个文件，html，css和js文件。html文件负责页面布局，css文件负责定义组件的样式，js文件负责业务逻辑实现。而声明式范式仅需要1个ets文件，页面布局和组件的样式以及业务逻辑实现都在此文件中。

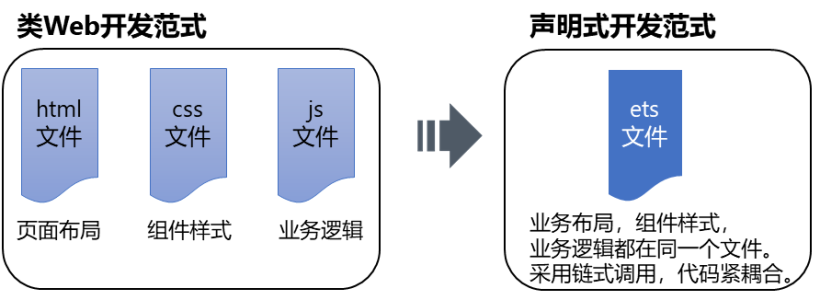

如图：

二.ACE_Engine框架模块划分

对于类Web开发范式组件，根据组件从前端到后端的过程，可以将整个框架划分为JsFrameWork，DomNode, ComPonent, RenderNode四个模块。
其作用分别如下：

1.JsFrameWork：

负责解析前端html和css文件，创建出DomNode树。该树的结构和前端页面是一一对应的。

2. DomNode：

负责将Dom树转换为Component树。注意一个Dom节点转换过后的Component节点实际上并不是一个单独的节点，而是一颗以rootComponent为跟节点的组件树。该树中逐层包裹了对应的功能组件，最内部才是真正的主节点（这样的作用是功能解耦合，将某一特定的功能放到对应的组件中去）。如BoxComponet负责组件的边框绘制，DisplayComponent负责组件透明度绘制，TouchComponent负责组件触摸时间的处理等。一个详细过程见DOMNode::GenerateComponentNode函数。

3. ComPonent：

负责将Component树中所有继承自RenderComponent的节点（可绘制节点）创建对应的RendNode节点，生成对应的RendNode树。见RenderComponent ::CreateRenderNode虚函数，

4. RenderNode：

RenderNode即可绘制的节点，负责组件的最终布局和绘制。其中布局函数为PerformLayout虚函数，由每个组件对应的实现类Render类来实现。绘制函数为Paint虚函数，由每个组件对应的子类FlutterRender类来实现。

对于声明式开发范式组件，根据组件从前端到后端的过程，可以将整个框架划分为EtsLoader，JsView, ComPonent, RenderNode四个模块。
其作用分别如下：

1.EtsLoader

负责解析ets页面，根据组件的tag标签创建对应的JsView对象，生成jsView树。

2. JsView

负责处理组件的属性，方法和事件。并通过Create函数创建对应的Component树。

3. ComPonent：

同Web开发范式组件中的Component

4. RenderNode：

同Web开发范式组件中的RenderNode

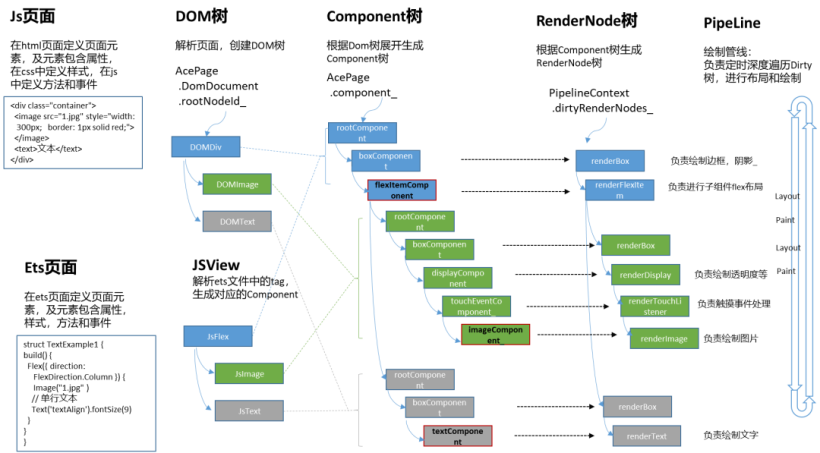

各模块创建示意图如下图所示：

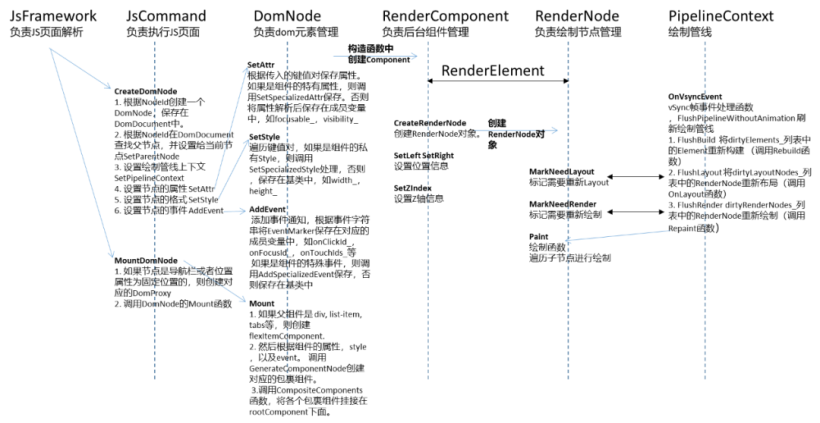

各模块见的调用关系及主要函数如下：

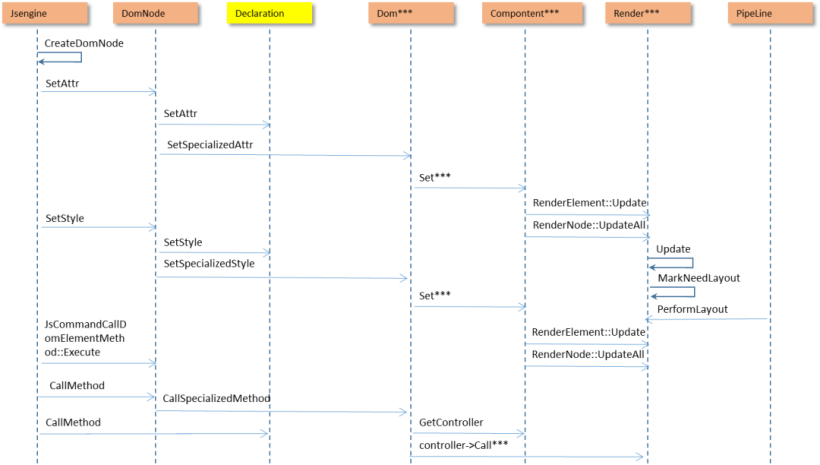

三.组件的属性/样式的传递过程

1.组件的属性和样式是保存在前端页面的，通过JsframeWork解析页面，并调用JsEngine的CreateDomNode接口创建Dom节点的同时传递新节点属性和样式。

如果页面中属性样式发生变化，则单独调用SetAttr或SetStyle来更新属性和样式。

2.DomNode收到属性和样式之后，会将通用属性保存在Declation类中，将组件特有的属性通过SetSpecialAttr和SetSpectialStyle函数保存在自身。

3.DomNode调用对应Component类的Set***函数，将所有属性和样式设置到Component中。

4.RenderNode创建后，会调用其Update函数。

该函数内调用对应Component的Get***函数，来接收组件的所有属性和样式。

5.在PipeLine中会遍历每个RenderNode进行布局和绘制，此时，就依据RenderNode中接收的属性和样式，进行布局并绘制。

ACE_Engine框架整体代码较复杂，涉及的类也比较多。本文简单介绍了一个ACE组件从前端的页面描述，到中间层三棵树的创建和属性传递，以及最终进行UI布局和绘制的整个过程。该过程简单总结一下就是：JS页面 —> Dom树 —> Component树 —> Render树，最后绘制Render树。大家只要理解这个基本过程，在结合代码关注重点流程。相信一定能够对ACE_Engine框架的代码有整体的理解。再此基础上可以进行ACE组件的增强功能开发，包括新增一个ACE组件等。

新增一个类Web范式组件开发指南：
https://gitee.com/yan-shuifeng/arkui_docs/blob/master/wiki/Ace1.0前端新增组件开发指南：以新增MyCircle组件为例_ver1.0.md

新增一个声明式范式组件开发指南
https://gitee.com/yan-shuifeng/arkui_docs/blob/master/wiki/Ace2.0前端新增组件开发指南：以新增MyCircle组件为例_ver1.0.md
