visual studio插件开发-Menu

工欲善其事,必先利其器，作为程序员我们很大部分时间在和ide打交道，好的插件可以大大提高我们的编程效率，我开发过几个vs插件来解决一键生成dbmodels，快速部署到服务器，总结下来最关键的还是对于Menu这块的扩展，因为这是插件功能的最常见的入口之一，下面给大家介绍vs插件各种menu的扩展

这里我使用vs2022版本，要开发vs插件的话，需要vs安装插件开发模块

打开vs 然后点击工具 -> 获取工具和功能

然后勾选Visual Studio扩展开发

安装好之后，打开vs就可以选择到 vsix project 模板了


我们利用vsix project模板创建一个插件工程


MenuDemoVSIXPackage.cs（是插件的入口类）
source.extension.vsixmanifest（插件的描述，比如版本，说明等描述性配置的地方）

空的vsix project就创建成功了，我们添加一个command（菜单操作）


创建了一个Command会新增下面3个

一个png (图标)
一个vsct （不管几个Command都只会有一个这个文件，包含所有自定义菜单的配置）
TestCommand.cs （自定义菜单的命令，点击菜单的执行操作逻辑在里面）


点击启动这个插件，会打开一个有插件环境的vs（隔离的）

会看到我们的Command名称：Invoke TestCommand按钮在vs的[工具]这个菜单里面，点击它会出一个弹框，如下

好了，以上完成初体验后，回到本文要重点介绍：vs的Menu扩展

vs的Menu扩展

上面我们说到 vsct文件，我们的按钮是展示在Vs哪种类型的Menu下，就是在这个文件定义的，我们一起看下这个vsct文件，关键部分我都用不同颜色来高亮显示


CommandTable 表示与VSPackage关联的所有命令、菜单组和菜单。

Extern 表示引用外部.h文件，最终会与.vsct文件合并的

stdidcmd.h
vsshlids.h

VSCT 编译器能使用 C++ 宏和预处理，通过extern引入头文件，比如vsshlids.h vsshlids.h 头文件位于

{VS安装目录}\VSSDK\VisualStudioIntegration\Common\Inc，

例如我的目录是

C:\Program Files\Microsoft Visual Studio\2022\Enterprise\VSSDK\VisualStudioIntegration\Common\Inc

vsct 文件中有用到宏 IDM_VS_MENU_TOOLS = 0x0005，

它表示 VS 上的 Tools 菜单的ID，这个宏即位于 vsshlids.h 头文件中。

如果不引入这个头文件，那么就得写0x0005,导致可读性很差和难维护！


Commands 表示可以执行命令的集合。每个命令都有以下四个子元素：

Menus 是菜单/工具栏的集合。菜单是Commands的容器。
Groups 决定菜单的位置
Buttons 表示命令按钮/菜单项
Bitmaps 按钮/菜单项的图标配置

CommandPlacements 指示各个命令应位于VSPackage菜单中的其他位置。

Symbols 包含包中所有命令的符号名和GUID， ID。

KeyBindings 快捷键指定例如Ctrl+S。

以上vsct的xml scheme 的详细说明在这里有文档

https://github.com/MicrosoftDocs/visualstudio-docs/blob/main/docs/extensibility/internals/designing-xml-command-table-dot-vsct-files.md

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 这个guid和id决定了菜单的位置 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_MENU_TOOLS"/>
  </Group>
</Groups>

如果想要展示在vs的下面这些菜单里面，直接可以用上面的方式修改id就可以了


id的定义都在vsshlids.h 头文件，常用的如下

-》vs的最上面一排菜单
#define IDM_VS_MENU_FILE              0x0080
#define IDM_VS_MENU_EDIT              0x0081
#define IDM_VS_MENU_VIEW              0x0082
#define IDM_VS_MENU_PROJECT           0x0083
#define IDM_VS_MENU_TOOLS             0x0085
#define IDM_VS_MENU_WINDOW            0x0086
#define IDM_VS_MENU_ADDINS            0x0087
#define IDM_VS_MENU_HELP              0x0088
#define IDM_VS_MENU_DEBUG             0x0089
#define IDM_VS_MENU_FORMAT            0x008A
#define IDM_VS_MENU_ALLMACROS         0x008B
#define IDM_VS_MENU_BUILD             0x008C
#define IDM_VS_MENU_CONTEXTMENUS      0x008D
#define IDG_VS_MENU_CONTEXTMENUS      0x008E
#define IDM_VS_MENU_REFACTORING       0x008f
#define IDM_VS_MENU_COMMUNITY         0x0090
#define IDM_VS_MENU_EXTENSIONS        0x0091
-》 工程文件右键菜单 对应上图的13
#define IDM_VS_CTXT_PROJNODE          0x0402
-》代码窗口的右键菜单操作 对应上图的14
#define IDM_VS_CTXT_CODEWIN           0x040D
-》解决方案的右键菜单操作 对应上图的15
#define IDM_VS_CTXT_SOLNNODE          0x0413
-》 某个文件的右键菜单 这个也经常用
#define IDM_VS_CTXT_ITEMNODE          0x0430

各个含义说明也可以参考文档：

https://learn.microsoft.com/en-us/visualstudio/extensibility/internals/guids-and-ids-of-visual-studio-menus?view=vs-2022

比如我把上面的demo改成这样

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 工程文件右键菜单 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
  </Group>
</Groups>


改成这样就会显示在代码窗口的右键菜单中

<Groups>
  <Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup" priority="0x0600">
    <!-- 代码窗口的右键菜单操作 -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_CODEWIN"/>
  </Group>
</Groups>


所以一级菜单只需要添加一个Group 并且设置该Group的Parent为已知的定义ID即可

这里需要添加Menu了且一级菜单项要定义为Menu而不是Button！！

先新建一个group1以**右键菜单为parent(已知定义ID)**，以group1为parent，再定义一个group2以一级菜单Menu为parent，再将二级菜单项定义为Button并以group2为parent

有点绕吧，比如我要在工程文件的右键菜单添加一个二级菜单，像下面这样子


在Groups节点下新建一个group：MyMenuGroup1 以工程右键菜单为parent

<Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0600">
    <!--定义在头文件的已知定义ID -->
    <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
</Group>

在Menus节点下新建一个menu：MyMenu，以上面的MyMenuGroup1位parent


<Menus>
  <Menu guid ="guidMenuDemoVSIXPackageCmdSet" id="MyMenu" priority="0x3110" type="Menu">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1"/>
    <Strings>
      <ButtonText>New</ButtonText>
      <CommandName>New</CommandName>
    </Strings>
  </Menu>
</Menus>

再创建一个group:MyMenuGroup2 以上面的MyMenu为parent

<Group guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" priority="0x0600">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenu"/>
</Group>

创建Button以MyMenuGroup2为parent

<Buttons>
  <Button guid="guidMenuDemoVSIXPackageCmdSet" id="TestCommandId" priority="0x0100" type="Button">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" />
    <Icon guid="guidImages" id="bmpPic1" />
    <Strings>
      <ButtonText>Invoke TestCommand</ButtonText>
    </Strings>
  </Button>
</Buttons>

完整定义：

如果想要同时显示在多个地方咋整

比如我既要显示在工程右键菜单里面，又要显示在普通文件的右键菜单，又要显示在代码右键菜单

这里就用到上面提到的 CommandPlacements

还是以上面的例子，这时候第一步的group1:MyMenuGroup2的parent就不能填了

而是要添加CommandPlacements ，id要填 MyMenuGroup2 ，Parent填具体ID

<CommandPlacements>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_PROJNODE"/>
    </CommandPlacement>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_ITEMNODE" />
    </CommandPlacement>
    <CommandPlacement guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup1" priority="0x0000">
      <Parent guid="guidSHLMainMenu" id="IDM_VS_CTXT_CODEWIN" />
    </CommandPlacement>
</CommandPlacements>


效果如下：


怎样动态展示菜单

比如，非json文件的就不展示

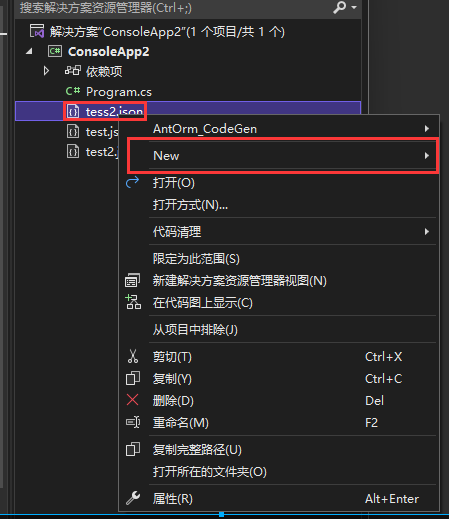

是json文件的才展示

在Button的增加 DynamicVisibility


 <Button guid="guidMenuDemoVSIXPackageCmdSet" id="TestCommandId" priority="0x0100" type="Button">
    <Parent guid="guidMenuDemoVSIXPackageCmdSet" id="MyMenuGroup2" />
    <!--这个 -->
    <CommandFlag>DynamicVisibility</CommandFlag>
    <Icon guid="guidImages" id="bmpPic1" />
    <Strings>
      <ButtonText>Invoke TestCommand</ButtonText>
    </Strings>
</Button>

让VsPackage随着项目启动后就立即加载，不然动态判断逻辑无法提前指定

修改Command的初始化方法，拿到DTE，很多功能点需要用到它里面的接口，比如拿到当前选择的item


然后再初始化Menu的时候指定BeforeQueryStatus的逻辑为后缀为json才展示

我觉得对于visual studio中如何用插件来扩展menu 大概了解上面几点就差不多了，希望能帮助到你

有个好消息和大家分享，昨天收到通知我当选了本届的微软MVP，以后会带给大家更多的技术分享~~~

Enjoy！！！
